雙能合并惠州某生物公司800人宿舍空氣能熱泵配太陽能真空管
惠州生物某公司宿舍住有員工800人。該系統以太陽能作為宿舍24小時供應生活熱水的主要熱源，以空氣能熱泵機組為輔助加熱
。經兩年運行表明：熱水系統工程采用太陽能+空氣能熱泵系統具有良好的經濟效益和社會效益。
一、空氣能熱泵輔助太陽能真空管熱水系統項目說明

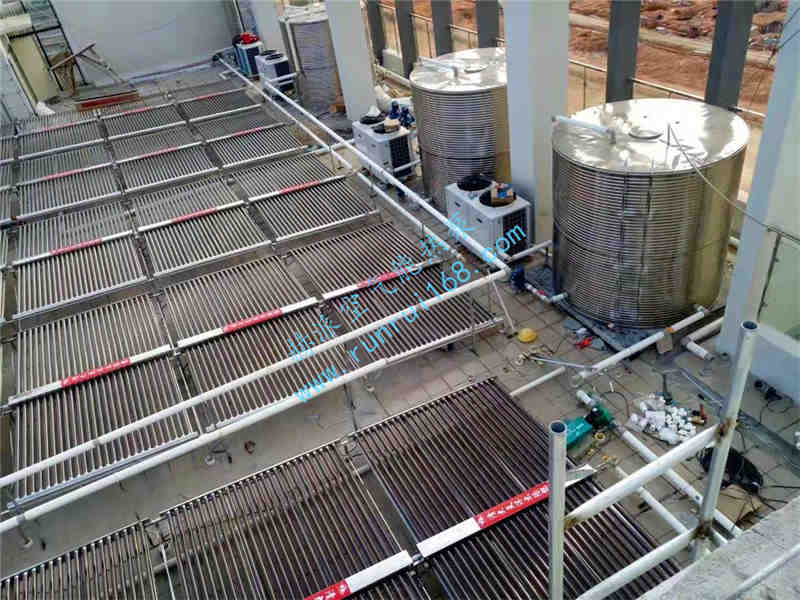

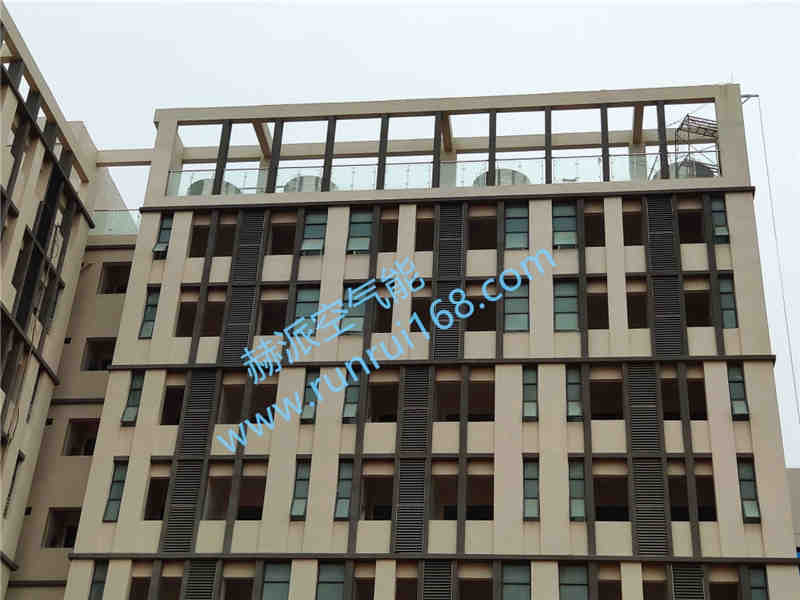

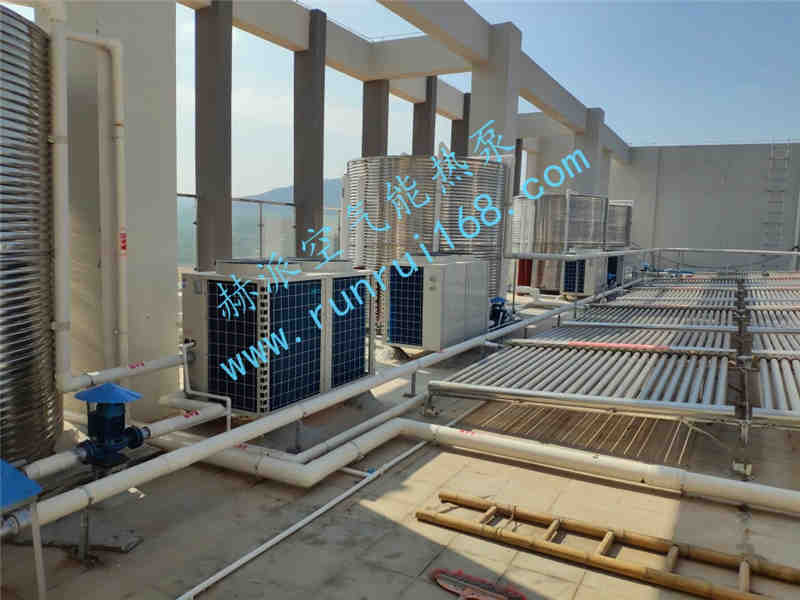

惠州某公司宿舍太陽能+空氣能熱泵供熱水系統是一棟7層建筑，建筑面積為11,368m2，總建筑高度22.3m，住有員工800人。該系統以太陽能作為宿舍24小時供應生活熱水的主要熱源，以空氣能熱泵機組為輔助加熱，當太陽能不足時，以空氣能熱泵熱水機組作輔助加熱。
一）項目基本情況如下
二）設計參數
-
熱水用水標準
根據《建筑給排水設計規范》GB50015－2003的熱水用水定額 ，按60L/人·d計算
。
-
供水溫度
設計熱水溫度50℃ ，冷水年平均計算水溫22℃。
-
水源及水質
水源由城市自來水管網供給 ，水質符合《生活飲用水衛生標準》
。
-
全年日平均太陽輻照度為13.74MJ/m2
-
太陽能日平均熱效率55%
-
全年平均進水溫度22℃
每噸水所需的集熱面積A為：
A =4.18 kJ/kg·℃ × 1000 kg ×（50-22）℃÷13740 kJ/ m2÷ 0.55≈15m2
三）設備選型

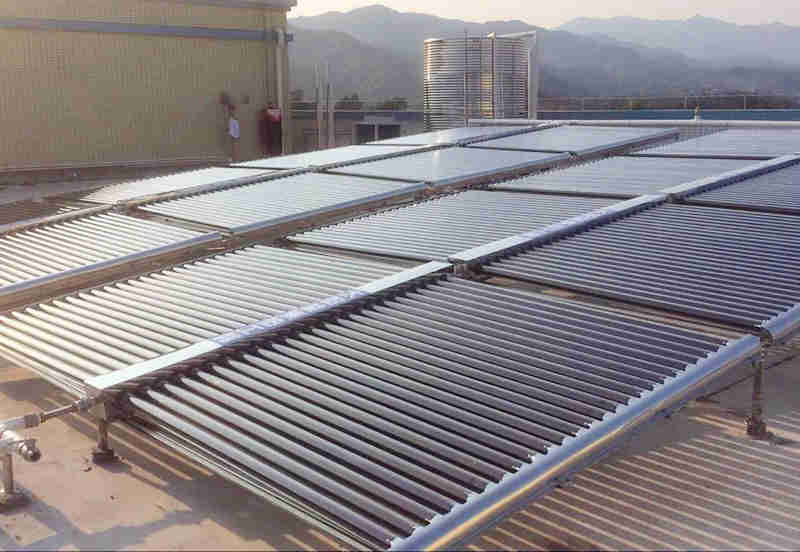

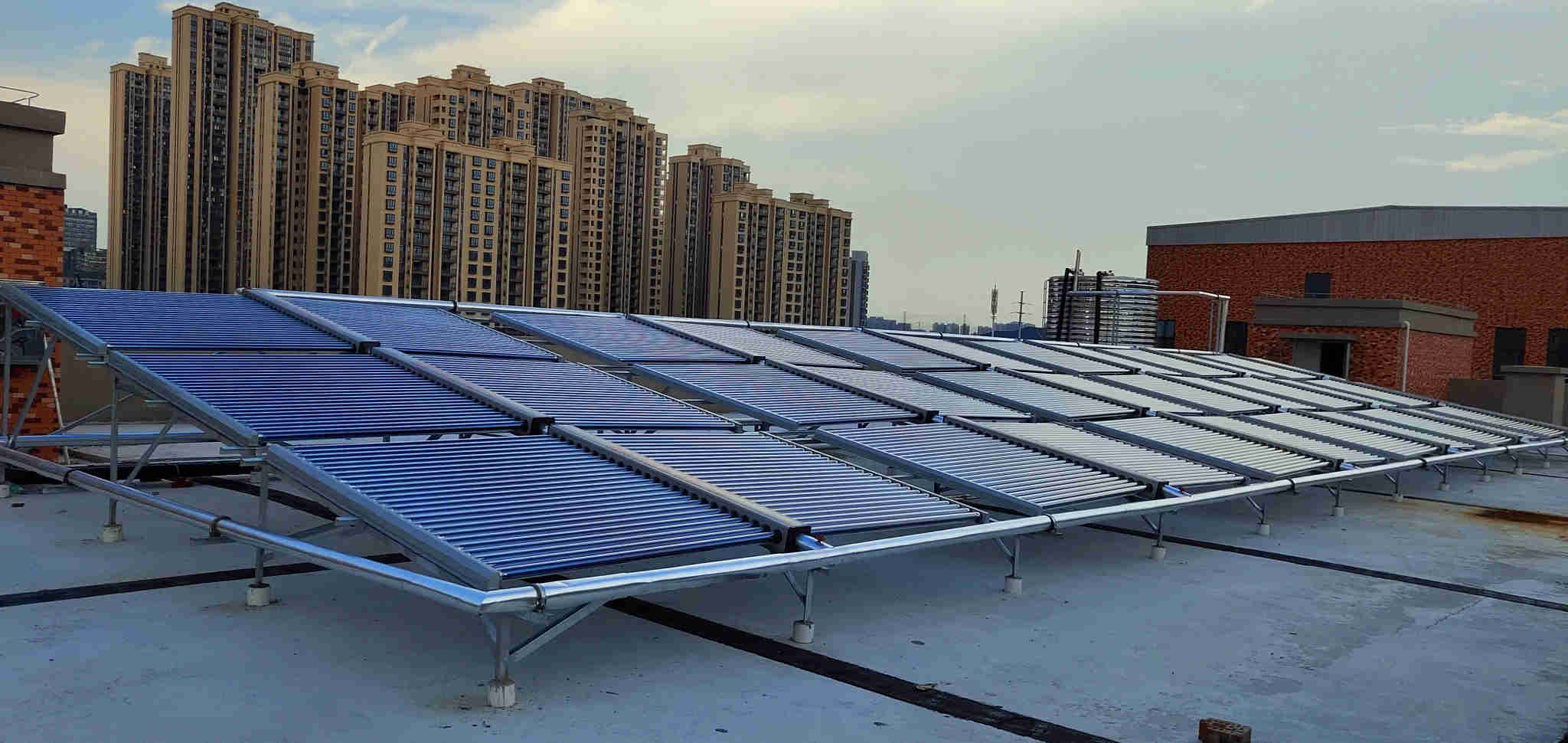

根據計算情況，選用144組全玻璃真空集熱管太陽能集熱器。該型集熱器的主要參數如下：每組真空管數量為50支，真空管規格為φ47×1500mm。每組集熱面積為5m2，占地面積約為6m2，即每噸水3組。所需集熱器數量：48×3=144（組）。
四）系統設計
1、系統運行原理（全自動運行）
